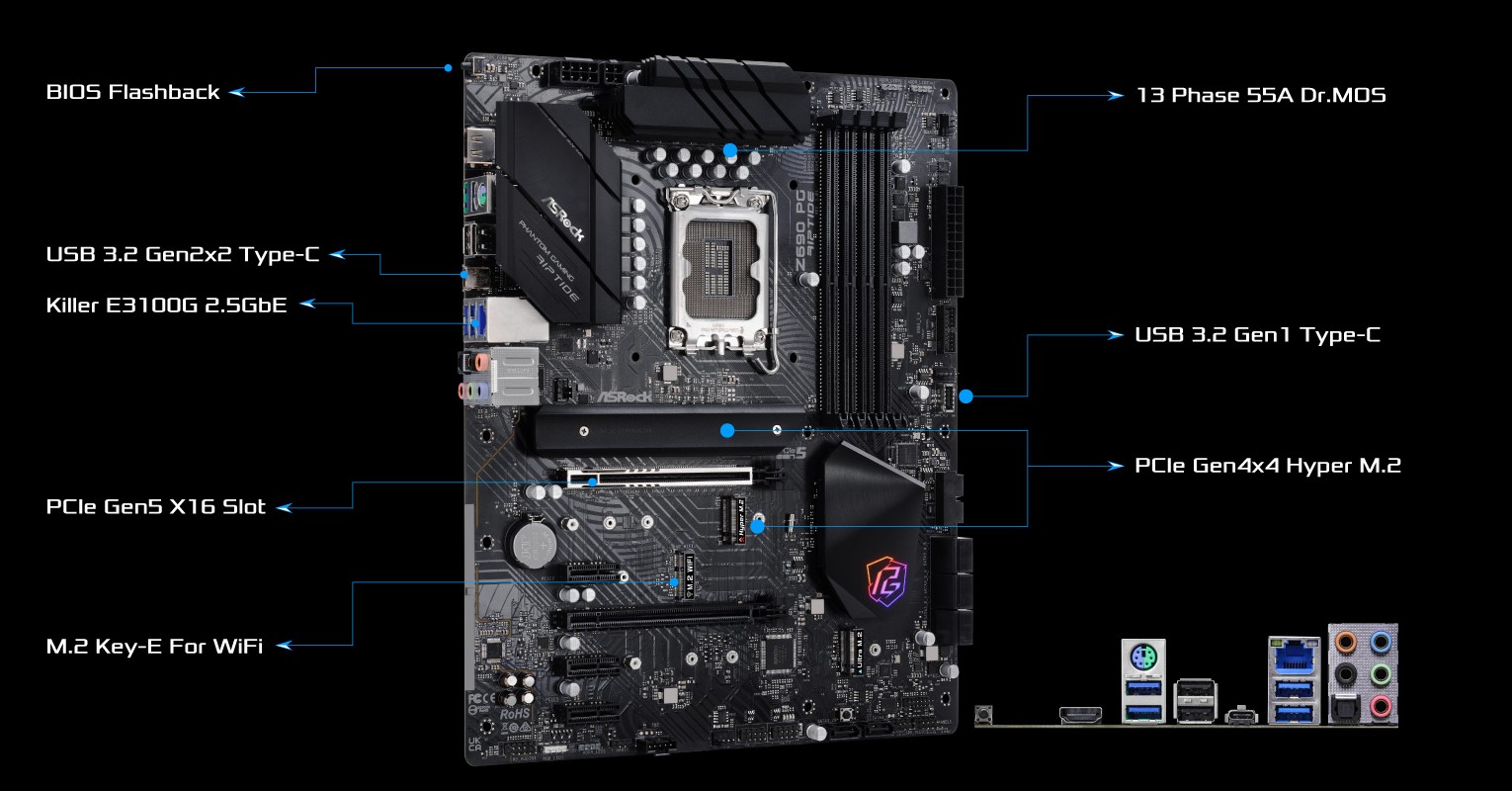

Mainboard ASROCK Z690 PG RIPTIDE (Intel Z690, Socket 1700, ATX, 4 khe Ram DDR4)

ASRock USB 3.2 Gen2

• Cổng ASRock USB 3.2 Gen2x2 Type-C (20 Gb / s)
• Cổng ASRock USB 3.2 Gen2 Type-A (10 Gb / s)

• Tản nhiệt hợp kim nhôm XXL
• Choke điện cao cấp
• 55A Dr.MOS
• Cuộn cảm hợp kim bộ nhớ cao cấp (Giảm tổn thất lõi 70% so với cuộn cảm điện bằng sắt)
• PCB đen mờ
• Vải thủy tinh mật độ cao PCB
• PCB đồng 2oz

• Hỗ trợ CPU Intel® Core ™ thế hệ thứ 12 (LGA1700)
• Thiết kế Digi Power

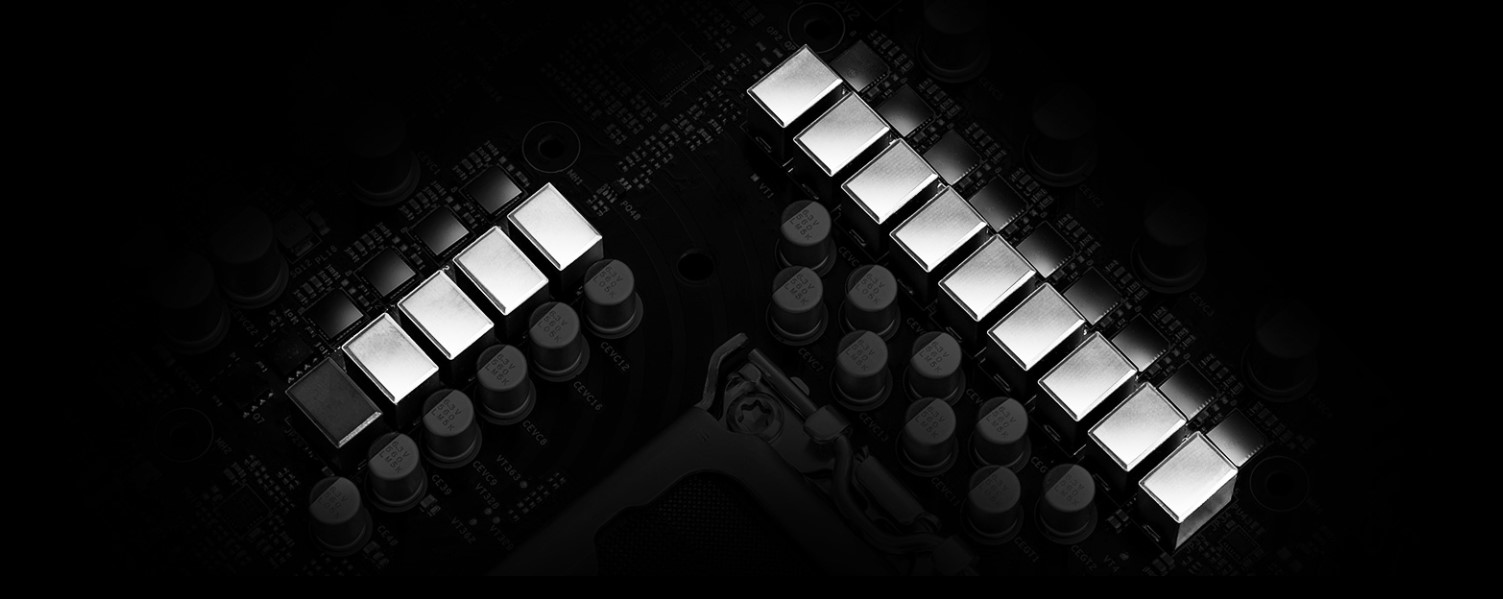

• 13 Thiết kế pha nguồn
• Hỗ trợ công nghệ kết hợp Intel®
• Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0

• Công nghệ bộ nhớ kênh đôi DDR4
• 4 x Khe cắm DIMM DDR4
• Hỗ trợ bộ nhớ DDR4 không ECC, không đệm lên đến 5000+ (OC) *
• Hỗ trợ mô-đun bộ nhớ ECC UDIMM (hoạt động ở chế độ không phải ECC)
• Tối đa dung lượng bộ nhớ hệ thống: 128GB **
• Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP) 2.0

* Hỗ trợ DDR4 3200 nguyên bản.

** Do giới hạn của hệ điều hành, kích thước bộ nhớ thực tế có thể nhỏ hơn 4GB để dành riêng cho việc sử dụng hệ thống trong Windows® 32-bit OS. Đối với HĐH Windows® 64 bit với CPU 64 bit, không có giới hạn nào như vậy.

• 256Mb AMI UEFI Legal BIOS hỗ trợ GUI đa ngôn ngữ
• ACPI 6.0 Compliant wake up events
• Hỗ trợ SMBIOS 2.7
• CPU Core / Cache, CPU Core / Cache Load-Line, CPU GT, CPU GT Load-Line, DRAM, + 0,82V PCH, + 1,05V PCH, VCCIN AUX, + 1,8V PROC, + 1,05V PROC Voltage Multi-điều chỉnh

• Intel® Xe Graphics Architecture (Gen 12)
• Hỗ trợ HDMI 2.1 TMDS Tương thích với tối đa. độ phân giải lên đến 4K x 2K (4096x2160) @ 60Hz
• Hỗ trợ HDCP 2.3 với cổng tương thích HDMI 2.1 TMDS

* Hình ảnh tích hợp đồ họa UHD Intel® và đầu ra VGA chỉ có thể được hỗ trợ với các bộ xử lý được tích hợp GPU.

• Âm thanh HD 7.1 CH (Bộ giải mã âm thanh Realtek ALC897)
• Hỗ trợ chống sét lan truyền
• Giắc cắm âm thanh vàng
• Nahimic Audio

• 2,5 Gigabit LAN 10/100/1000/2500 Mb / s
• Killer E3100G
• Hỗ trợ phần mềm mạng LAN của Killer
• Hỗ trợ Wake-On-LAN
• Hỗ trợ bảo vệ chống sét / ESD
• Hỗ trợ Ethernet 802.3az tiết kiệm năng lượng
• Hỗ trợ PXE

• 2 x Khe cắm PCIe x16 (PCIE1 / PCIE3: đơn ở Gen5x16 (PCIE1); kép ở Gen5x16 (PCIE1) / Gen4x4 (PCIE3)) *
• 3 x Khe cắm PCIe Gen3x1
• Hỗ trợ AMD CrossFire ™
• 1 x M.2 Socket (Phím E), hỗ trợ mô-đun WiFi loại 2230 WiFi / BT PCIe và Intel® CNVi (WiFi tích hợp / BT)

* Hỗ trợ NVMe SSD làm đĩa khởi động

• 8 x Đầu nối SATA3 6.0 Gb / s *
• 1 x Ổ cắm Hyper M.2 (M2_1, Key M), hỗ trợ chế độ loại 2260/2280 PCIe Gen4x4 (64 Gb / s) **
• 1 x Hyper M.2 Socket (M2_2, Key M), hỗ trợ chế độ loại 2242/2260/2280 PCIe Gen4x4 (64 Gb / s) **
• 1 x Ultra M.2 Socket (M2_3, Key M), hỗ trợ chế độ loại 2260/2280/22110 SATA3 6.0 Gb / s & PCIe Gen3x4 (32 Gb / s) **

* Nếu M2_3 bị chiếm bởi thiết bị M.2 loại SATA, SATA3_7 sẽ bị vô hiệu hóa.

** Hỗ trợ Công nghệ Intel® Optane ™ (chỉ dành cho M2_2 và M2_3)
Hỗ trợ thiết bị quản lý âm lượng Intel® (VMD)
Hỗ trợ SSD NVMe làm đĩa khởi động
Hỗ trợ ASRock U.2 Kit

• Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA
• Hỗ trợ RAID 0, RAID 1 và RAID 5 cho các thiết bị lưu trữ M.2 NVMe

• 1 x SPI TPM Header
• 1 x Đèn LED nguồn và Đầu loa
• 1 x Đầu cắm LED RGB *
• 3 x Đầu cắm LED định địa chỉ **
• 1 x Đầu nối quạt CPU (4 chân) ***
• 1 x Đầu nối quạt CPU / Máy bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh) ****
• 4 x Đầu nối khung gầm / Quạt máy bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh) *****
• Đầu nối nguồn ATX 1 x 24 chân
• Đầu nối nguồn 1 x 8 pin 12V (Đầu nối nguồn mật độ cao)
• Đầu nối nguồn 1 x 4 pin 12V (Đầu nối nguồn mật độ cao)
• 1 x Đầu nối âm thanh bảng điều khiển phía trước
• 1 x Thunderbolt ™ AIC Connector (5-pin) (Hỗ trợ ASRock Thunderbolt ™ 4 AIC Card)
• 2 x USB 2.0 Headers (Hỗ trợ 4 cổng USB 2.0) (Hỗ trợ ESD Protection)
• 2 x Đầu cắm USB 3.2 Gen1 (Hỗ trợ 4 cổng USB 3.2 Gen1) (Trung tâm ASMedia ASM1074) (Hỗ trợ Bảo vệ ESD)
• 1 x Bảng điều khiển phía trước Loại C Đầu cắm USB 3.2 Gen1 (Hỗ trợ Bảo vệ ESD)
• 1 x Nút xóa CMOS

* Hỗ trợ tổng cộng lên đến 12V / 3A, dải LED 36W

** Hỗ trợ tổng cộng lên đến 5V / 3A, Dải LED 15W

*** Đầu nối Quạt CPU hỗ trợ quạt CPU có công suất quạt tối đa 1A (12W).

**** Quạt CPU / Máy bơm nước hỗ trợ quạt làm mát nước có công suất quạt tối đa 2A (24W).

***** Khung máy / Quạt máy bơm nước hỗ trợ quạt làm mát nước có công suất quạt tối đa 2A (24W).
CPU_FAN2 / WP và CHA_FAN1 ~ 4 / WP có thể tự động phát hiện xem quạt 3 chân hay 4 chân đang được sử dụng.

• 3 x Điểm gắn ăng ten
• 1 x Cổng PS / 2 Chuột / Bàn phím
• 1 x Cổng HDMI
• 1 x Cổng ra SPDIF quang học
• 2 x Cổng USB 3.2 Gen2 Loại A (10 Gb / s) (ReDriver) (Hỗ trợ Bảo vệ ESD)
• 1 x Cổng USB 3.2 Gen2x2 Type-C (20 Gb / s) (ReDriver) (Hỗ trợ Bảo vệ ESD)
• 2 x Cổng USB 3.2 Gen1 Loại A (Hỗ trợ Bảo vệ ESD) *
• 2 x Cổng USB 2.0 (Hỗ trợ Bảo vệ ESD)
• 1 x Cổng LAN RJ-45 với đèn LED (LED ACT / LINK và LED TỐC ĐỘ)
• 1 x Nút Flashback BIOS
• Giắc cắm âm thanh HD: Loa sau / Trung tâm / Âm trầm / Đường vào / Loa trước / Micrô (Giắc cắm âm thanh vàng)

* USB3_1 từ Intel® Z690; USB3_2 là của ASMedia ASM3042.
USB3_1_2 là Cổng chơi game Lightning.

Phần mềm

• ASRock Bo mạch chủ Utility (Phantom Gaming Tuning)
• Trung tâm kiểm soát
• ASRock Polychrome SYNC *

UEFI

• Chế độ ASRock EZ
• ASRock Full HD UEFI
• ASRock Mục yêu thích của tôi trong UEFI
• ASRock Auto Driver Installer
• ASRock Flash tức thì
• ASRock Internet Flash
• ASRock Easy RAID Installer

* Các tiện ích này có thể được tải xuống từ ASRock Live Update & APP Shop.

• Drivers, Utilities, AntiVirus Software (Trial Version)

• Hướng dẫn cài đặt nhanh, CD hỗ trợ, I / O Shield
• 2 x Cáp dữ liệu SATA
• 1 x Giá đỡ thẻ đồ họa
• 4 x Vít cho ổ cắm M.2
• 1 x Chế độ chờ cho Ổ cắm M.2

• Máy đo tốc độ quạt: CPU, CPU / Máy bơm nước, Khung máy / Quạt máy bơm nước
• Quạt yên tĩnh (Tự động điều chỉnh tốc độ quạt thùng máy theo nhiệt độ CPU): CPU, CPU / Máy bơm nước, Khung máy / Máy bơm nước
• Quạt Điều khiển đa tốc độ: CPU, CPU / Máy bơm nước, khung máy / Quạt máy bơm nước
• Giám sát điện áp: CPU Vcore, DRAM, + 0,82V PCH, + 1,05V PCH, VCCIN AUX, VCCSA, + 1,05V PROC, + 12V, + 5V, + 3,3V

• Hệ số hình thức ATX: 12,0 inch x 9,6 inch, 30,5 cm x 24,4 cm
• Thiết kế tụ điện rắn
• PCB đồng 2oz

• Microsoft® Windows® 10 64-bit / 11 64-bit

• FCC, CE
• ErP / EuP sẵn sàng (cần có nguồn điện sẵn sàng ErP / EuP)
