Đặc điểm của tủ trung tâm báo cháy FSP-10
Tủ trung tâm báo cháy 10 kênh FCP-10 có nhiều đặc điểm thể hiện tính chất đặc thù của sản phẩm như:
- Có từ 8 đến 40 kênh chức năng báo cháy;
- Báo lỗi khi thiếu nguồn ắc quy, thiếu đầu báo trên kênh, thiếu điện trở cuối kênh;
- Có thể chọn giữa 2 chức năng chập báo lỗi và chập báo cháy;
- Có thể lắp đặt cùng với: Đầu báo khói thông thường, đầu báo nhiệt thông thường, chuông báo cháy, còi đèn báo cháy kết hợp, nút nhấn báo cháy, thiết bị truyền tin báo cháy;
Module điều khiển và hiển thị FSP-10
Hiển thị bằng LED và màn hình LCD.
Hệ thống báo cháy thông thường 8 – 40 kênh được hiển thị qua một màn hình LCD và các LED báo trạng thái của hệ thống:
- 01 led báo cháy
- 01 led báo lỗi
- 01 led báo ngắt chuông kênh
- 01 led báo chuông tủ
- 01 led báo cho phép ngắt tiếp điểm relay báo cháy.
- 01 led báo cho phép tắt chức năng báo trễ (tắt chức năng kiểm tra lại báo cháy ở zone)
- 01 led báo nguồn AC (trạng thái bình thường đèn sang xanh)
- 01 led báo nguồn DC (trạng thái bình thường đèn sang xanh)
Các phím chức năng:
- CHUÔNG KÊNH: Dùng để tắt hoặc mở chuông trên kênh (chuông ngoài tủ) khi có tín hiệu cháy
- CHUÔNG TỦ: Dùng để tắt chuông trong tủ(khi có tín hiệu cháy hoặc lỗi)
- TIẾP ĐIỂM BÁO CHÁY: Cho phép tiếp điểm NO-NC của relay báo cháy hoạt động hoặc không.
- BÁO TRỄ: Cho phép bật tắt chức năng kiểm tra lại zone báo cháy trước khí chốt trạng thái báo cháy hiển thị trên tủ.
- .MENU/OK: để lựa chọn các menu cài đặt của hệ thống, xác nhận giá trị cài đặt.
- Lên: để di chuyển con trỏ trong menu cài đặt, tăng giá trị cài đặt. Ở chế độ hoạt động thông thường nhấn UP kiểm tra lỗi của kênh.
- Xuống: để di chuyển con chỏ trong menu cài đặt, giảm giá trị cài đặt.
- Thoát: Dùng để thoát khỏi các menu cài đặt, hoặc huỷ thay đổi giá trị cài đặt ở menu
- Khởi động lại: Dùng để khởi động lại thiết bị
Trạng thái hoat động của tủ trung tâm báo cháy 10 kênh

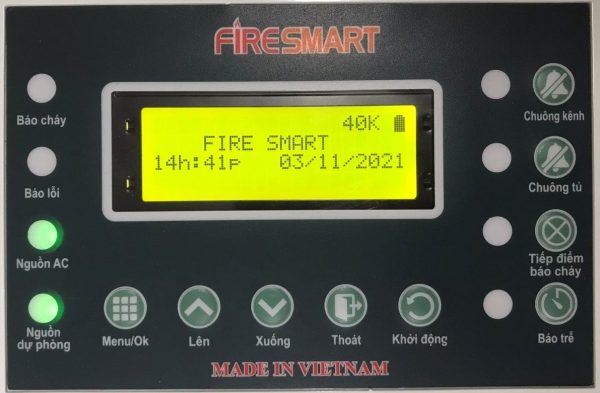

Ở trạng thái hoạt động bình thường màn hình tủ hiển thị số kênh mà tủ được thiết lập ở hàng đầu tiên . Tại hàng thứ 2 hiện thị tên công ti và hàng thứ 3 là ngày giờ.

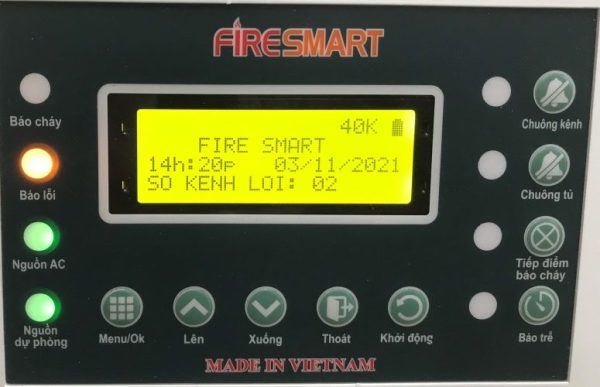

Khi tủ có lỗi thiếu trở hoặc chập kênh thì màn hình sẽ hiện thị số tổng số kênh đang mắc lỗi
Muốn kiểm tra chính xác kênh lỗi người dùng nhấn phím “Xuống” để xem danh sách chi tiết kênh lỗi.
Khi người sử dụng nhấn vào Menu mà hình sẽ hiện ra 02 mục lựa chọn:
Người sử dụng nhấn phim Lên hoặc Xuống đệ chọn giữa 2 mục
Cài đặt thời gian giúp thay đổi thời gian hiện thị trên tủ
Cài đặt kênh giúp cập nhập lại số kênh khi người sử dụng lắp thêm board kênh cho tủ.
Lắp đặt tủ trung tâm báo cháy 10 kênh FCP-10

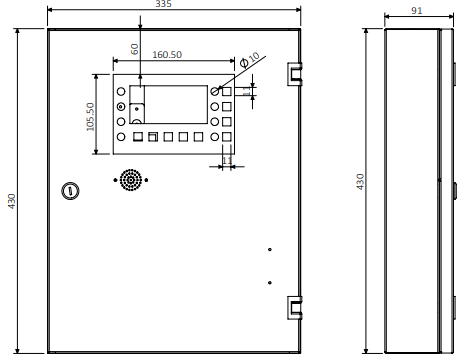

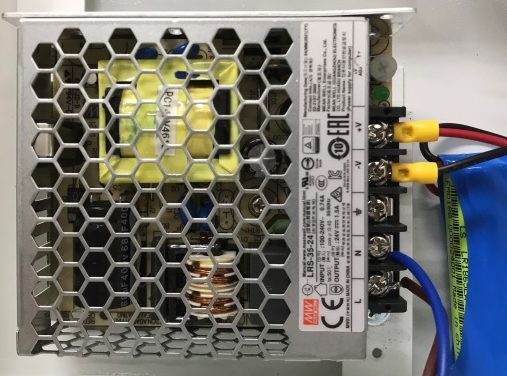

- Đấu nối nguồn Adapter, Ắc quy:
Đối với Adapter người dùng cần cấp nguồn 220v AC vào 2 chân L và N cho bộ chuyển đồi nguồn.

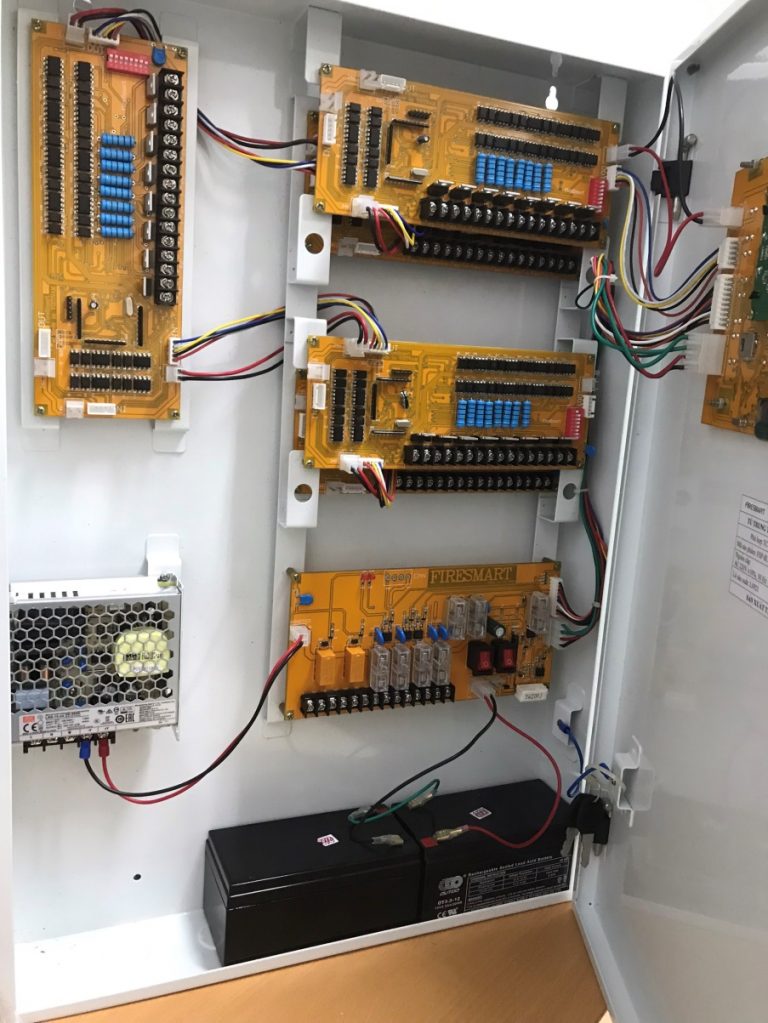

Các nguồn điện từ apdapter và pin hoặcc acquy đều đã được đấu nối sẵn bên trong tủ người dùng cần bật 02 cồn tắc tương ứng để cho phép nguồn điện cấp vào board mạch của tủ.

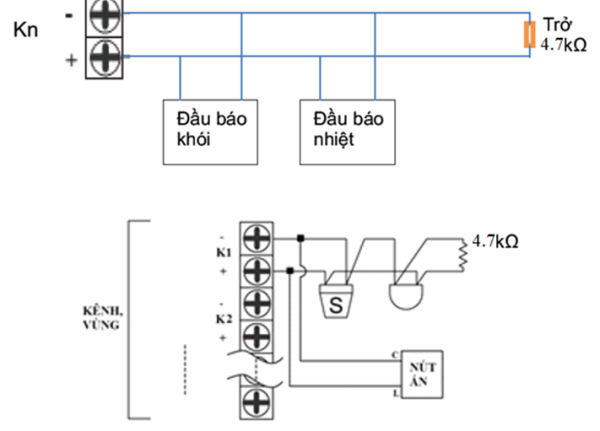

- Đấu nối đầu báo, nút nhấn cho các kênh: (n là số thứ tự kênh)
- Đấu nối các thiết bị ngoại vi:
Tủ trung tâm FCP 2C, 4C, 8C cung cấp cho người dùng:
- 01 tiếp điểm NO-NC báo cháy dòng cho phép 500mA.
- 01 tiếp điểm NO-NC báo lỗi dòng cho phép 500mA.
- 01 đầu ra ĐEN: trạng thái bình thường dầu ra đèn cấp ra 24V khi có cảnh báo cháy thì dầu ra này giao động với tần số 1hz dòng cho phép 500mA.
- 01 đầu ra CHUÔNG: trạng thái bình thường dầu ra CHUÔNG không xuất ra điện khi có cảnh báo cháy dầu ra xuất ra 24V dòng cho phép 500mA.
- 01 đầu ra BEAM: cấp ra 24V có reset cùng tủ dòng cho phép 500mA.
- 01 đầu ra 24V liên tục dòng cho phép 500mA.
Vị trí và chức năng các cầu chì

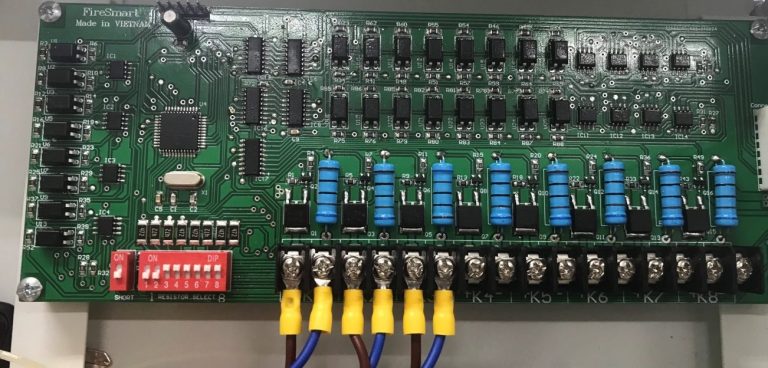

Đấu nối bo kênh
Trên board kênh đánh số thứ tự từ 1đến 8 tướng ứng với 1 swich 8bit. Khi gạt swich tướng ứng lên thì các kênh sẽ đc đấu với trở đầu cuối ở trên board tủ sẽ không báo lỗi thiếu trở cuối kênh ở kênh đó.
Swich shot khi gạt lên thì kênh khi chập sẽ báo cháy, gạt xuống chập kênh sẽ báo lỗi.
Thông số kỹ thuật chính
- Có chức năng báo cháy
- Báo lỗi khi thiếu nguồn ắc quy, thiếu đầu báo trên kênh, thiếu điện trở cuối kênh
- Nguồn điện: 220VAC/3A (50Hz hoặc 60Hz)
- Cầu chì nguồn chính: 3A
- Nhiệt độ hoạt động: -5 đến 50 độ C
- Độ ẩm: 95% (không ngưng tụ)
- Số kênh (vùng): 10
- Số lượng đầu báo mỗi vùng: 32
- Nguồn dự phòng: Acquy 24V 5Ah
- Điện áp đầu ra: 24V
- Dòng tải tĩnh( chưa kể đầu báo): 180mA
- Fire Alarming Resistance: 250mA
- Điện trở đầu cuối: 4.7 KῺ
- Số đầu ra âm thanh: 1 trong tủ, 1 ngoài tủ
- Dòng đầu ra âm thanh: 500mA
- Điện áp đầu ra âm thanh 24V
- Tiếp điểm báo lỗi: 30VDC/0.5A hoặc 250VAC/0.5A
- Tiếp điểm báo cháy: 30VDC/0.5A hoặc 250VAC/0.5A
- Môi trường sử dụng: Trong nhà
- Cấp bảo vệ vỏ ngoài: IP30
- Chất liệu vỏ: Tôn 1.0mm sơn tĩnh điện
- Màu sắc Trắng
