Khi xây dựng một bộ máy tính thì Mainboard là một thiết bị không thể thiếu được. Nó có nhiệm vụ kết nối các bộ phận khác hoạt động cùng nhau và được ví như một chiếc "xương sống". Vậy thì Mainboard máy tính được cấu tạo từ những thành phần nào, hãy cùng HACOM chúng tôi tham khảo qua bài viết sau đây.
Mainboard hay còn gọi là Motherboard. Còn gọi là bo mạch chủ là một bo mạch với các con chip được tích hợp, các tụ điện cùng với các cổng kết nối, khe cắm cho người sử dụng lắp đặt các linh kiện như RAM, SSD, CPU,... và kết nối các thiết bị ngoại vi như bàn phím, chuột, webcam,...
Mainboard cung cấp nguồn điện và nó cũng là trung gian kết nối, giúp trao đổi dữ liệu giữa các thành phần máy tính với nhau. Mainboard có tác dụng trong việc kết nối các linh kiện, thiết bị lại với nhau để hoạt động như một thể thống nhất.
- Socket (Đế cắm CPU)
Socket - đế cắm CPU đây là nơi để bạn gắn các bộ vi xử lý (CPU) từ các nhà sản xuất lên – mà phổ biến nhất hiện nay đó là Intel và AMD. Đặc biệt mỗi Mainboard sẽ hỗ trợ các loại CPU khác nhau vì thế bạn cần nắm rõ thông số của CPU cũng như là của Mainboard để gắn cho phù hợp.
Mỗi loại CPU thì sẽ có số chân cắm (Socket) khác nhau và nó sẽ có các Mainboard tương ứng hỗ trợ. Sắp xếp các loại Socket phổ biến theo thứ tự từ trên xuống bao gồm:
Socket 1366
Socket 1156
Socket 775
Socket 370
Socket 7
- Sourth Bridge (Chipset nam)
Có nhiệm vụ liên lạc với các thiết bị có tốc độ chậm hơn trên Mainboard như khe PCI, chip LAN, cổng USB, chip SIO,...đó là chip cầu nam. Các nhà sản xuất sẽ thiết kế làm sao để cho phù hợp để chip cầu bắc và chip cầu nam hoạt động trơn tru với nhau.
- North Bridge (Chipset bắc)
Chip cầu bắc sẽ có nhiệm vụ để kết nối CPU, RAM, cổng AGP/PCI Express và chip cầu nam. Một số loại chip cầu bắc sẽ chứa card đồ họa để nhằm tích hợp để xử lý các tác vụ đồ họa trên máy tính. Chip cầu bắc sẽ là yếu tố quyết định số lượng, tốc độ, loại CPU và RAM có thể được gắn trên Mainboard.
- Chip SIO (Super In Out)
Chip SIO quản lý đa phần các kết nối thiết bị ngoại vi như là cổng FDD (đĩa mềm), cổng PS/2 cho bàn phím, COM, chuột, LPT,...
- Clockgen (Clocking) – Mạch tạo xung Clock
Mạch tạo xung Clock có vai trò đặc biệt quan trọng trên Main khi chúng tạo xung nhịp cung cấp cho các thành phần trên Main hoạt động đồng thời đồng bộ sự hoạt động của toàn hệ thống máy tính. Đặc biệt Mạch Clocking hoạt động đầu tiên sau khi Main có nguồn chính cung cấp. Nếu như mạch Clock bị hỏng thì các thành phần ở trên Main không thể hoạt động được.
- Chip BIOS
Chip BIOS đây là nơi chứa đựng các thông tin và cài đặt trên Mainboard. Như vậy khi khởi động Mainboard, thì chip BIOS sẽ "đánh thức" các linh kiện kết nối với Mainboard, và bảo đảm chúng hoạt động bình thường sau đó thì sẽ trao lại quyền xử lý cho hệ điều hành.
- Cổng SATA
Cổng SATA làm nhiệm vụ giúp bạn kết nối với ổ cứng - HDD và ổ cứng dạng rắn - SSD cũng như là ổ đọc ghi đĩa DVD. Còn đối với các dòng máy tính đời cũ thì sẽ sử dụng cổng PATA - IDE để kết nối.
- VRM (Vol Regu Module) – Module ổn áp
Module ổn áp có nhiệm vụ trong việc biến đổi điện áp 12V/2A thành điện áp khoảng 1,5V và cho dòng lên tới 10A để cung cấp cho CPU.

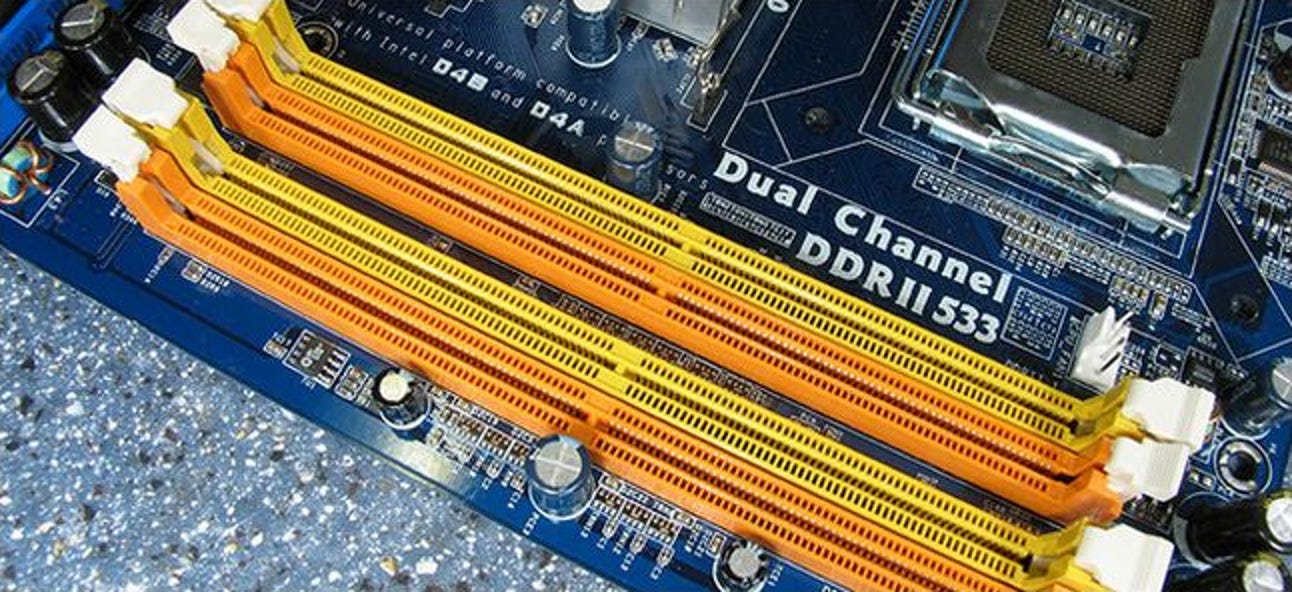

- Khe RAM
Khe RAM là khe để bạn người sử dụng có thể gắn các thanh RAM giúp máy tính xử lý đa tác vụ tốt hơn. Khe RAM bao gồm 2 loại cơ bản là đó là khe SIMM và khe DIMM. Hiện tại khe RAM của các Mainboard mới chủ yếu là khe DIMM.
- Khe AGP hoặc PCI Express
Khe AGP hoặc PCI Express được dùng để gắn card đồ họa rời nhằm phục vụ cho việc chơi game, render video hay là để xử lý đồ họa. Ngày nay thì khe AGP không còn thông dụng và chỉ còn trên một số Mainboard đã lâu đời.
- Khe PCI
Khe PCI được sử dụng để kết nối các thiết bị các thiết bị ngoại vi khác như là card mạng, card âm thanh, ... Đây là một chuẩn để truyền dữ liệu phổ biến song ngày nay đã dần bị thay thế bởi PCI Express có tốc độ nhanh hơn.
Trên đây là những thông tin về Mainboard là gì? Mainboard máy tính được cấu tạo từ những thành phần nào? HACOM đã chia sẻ, hy vọng có thể giúp bạn hiểu rõ hơn về bộ phận này trong máy tính.
