Cách nối dây quạt tản nhiệt 4 dây (PWM)

Intel cho ra mắt dòng sản phẩm quạt tản nhiệt 4 dây đầu tiên trên thị trường vào năm 2003 thay thế cho các dòng sản phẩm 3 dây như trước đó.

Cách nối dây quạt tản nhiệt 4 dây (PWM)

Với tính năng cũng như các lợi ích được nâng cao hơn, giảm nhiệt và giảm tiếng ồn khá tốt khi máy hoạt động ở cường độ cao. Mặc dù chuyển đổi các loại quả tản nhiệt từ 3 dây sang 4 dây ban đầu có thể chậm do chưa kịp thích ứng. Tuy nhiên hiện nay  việc chuyển đổi sang quạt tản nhiệt 4 dây đã trở nên khá phổ biến và được lựa chọn sử dụng nhiều hơn bởi những tính năng ưu việt của nó.

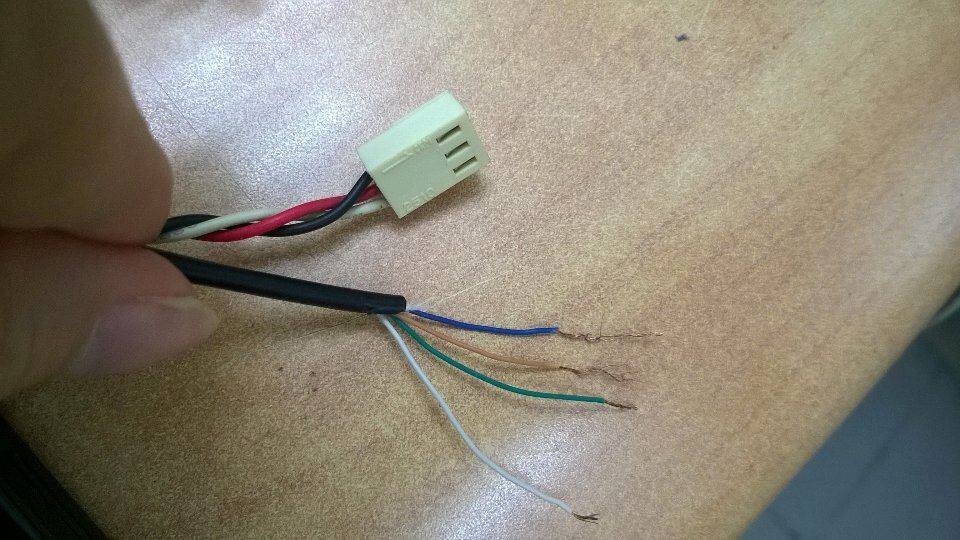

Quạt tản nhiệt 4 dây bao gồm: 1 dây ground, 1 dây 12V, 1 dây Sensor và 1 dây điều khiển tinh chỉnh vận tốc quả (dây có năng lực mang tín hiệu PWM từ bo mạch chủ đến quạt).

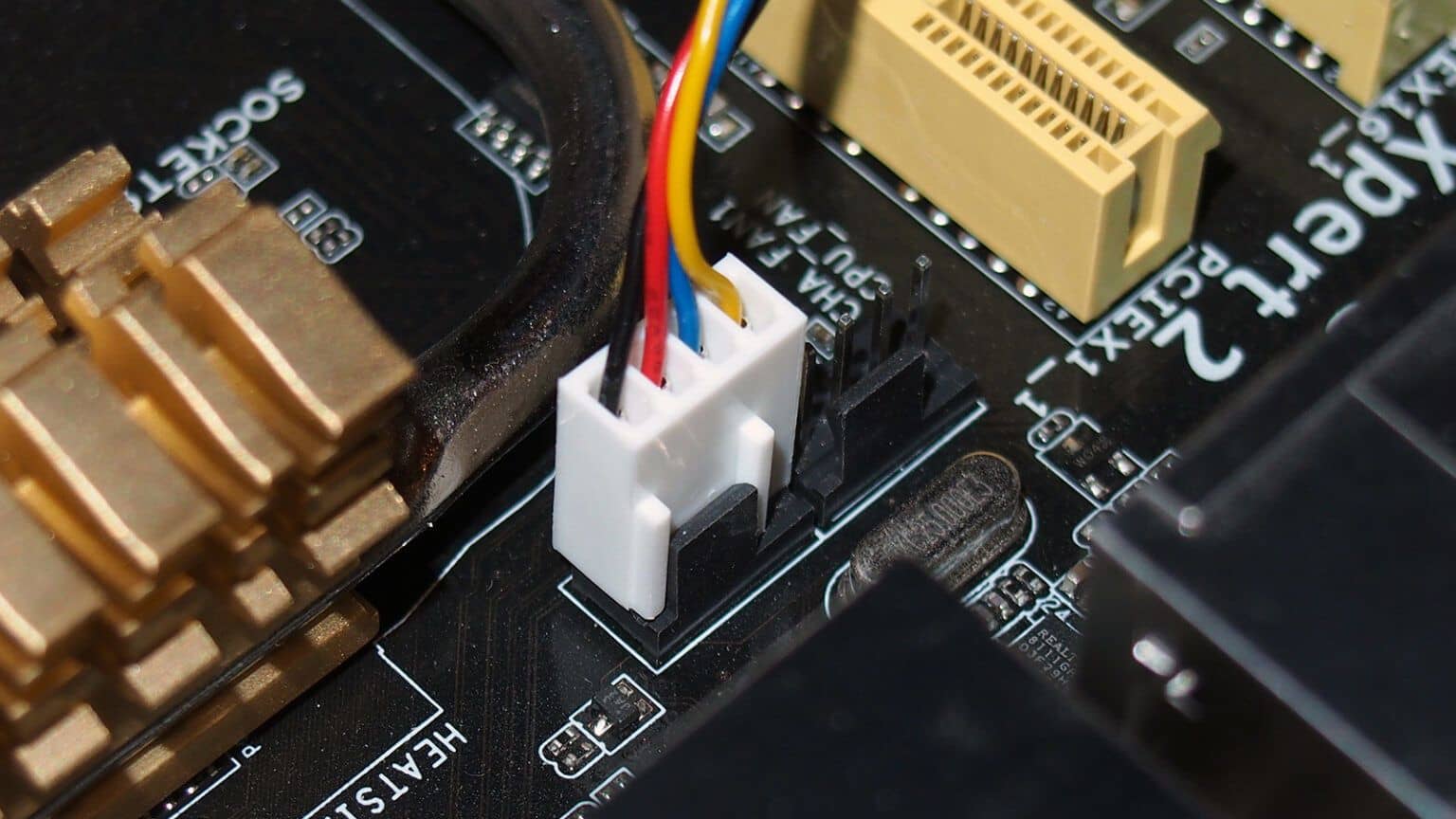

Dây tín hiệu PWM này được kết nối trực tiếp để điều khiển và tinh chỉnh quả với đầu nối 4 chân. Khác với quạt tản nhiệt 3 dây thì việc kiểm soát và điều chỉnh vận tốc được thực hiện bằng cách tăng hoặc giảm điện áp. Trong khi đó quạt 4 dây luôn được quản lý và vận hành với cùng một điện áp dù có thay đổi tốc độ quay khác nhau.

Sản phẩm gợi ý

Cách nối dây quạt tản nhiệt 3 dây

Quạt tản nhiệt 3 dây là loại quạt được sử dụng làm mát cho vỏ case kết nối truyền thống với đầu nối 3 chân pin. Bao gồm 3 dây: dây ground, dây power và dây control.

Các loại quạt tản nhiệt 3 dây cho hệ thống máy tính thường có điện áp 12V, quạt sẽ quay với tốc độ quy định tiêu chuẩn. Muốn giảm tốc độ quay của quạt tản nhiệt thì cần điều chỉnh điện áp cung cấp cho quạt thông qua bo mạch chủ hoặc một số dạng controller bên ngoài.

Cách nối dây quạt tản nhiệt 3 dây

Khi điện áp chạy về 0 thì quạt sẽ dừng chạy.

Trên đây ta có thể thấy được nguyên lý hoạt động của quạt tản nhiệt 4 dây và quạt tản nhiệt 3 dây và các cách nối dây quạt tản nhiệt 4 dây đơn giản mà hiệu quả.

Trên cơ bản tốc độ quay của quạt tản nhiệt 4 dây hay 3 dây đều phụ thuộc vào nhiều yếu tố khác nhau. Hiện nay trên thị trường quạt tản nhiệt 4 được lựa chọn ưu ái sử dụng khá phổ biến nhờ tín hiệu PWM tiêu chuẩn sử dụng trên hầu hết các bo mạch chủ. Quạt tản nhiệt 4 dây có thể đạt tốc độ chậm hơn không bị dừng lại như sản phẩm quạt tản nhiệt 3 dây.

HACOM.VN đơn vị phân phối chính hãng các dòng sản phẩm quạt tản nhiệt trên thị trường hiện nay, cung cấp cho người dùng những sản phẩm phù hợp theo nhu cầu, giá thành và sở thích của từng khách hàng. Liên hệ ngay với HACOM ngay hôm nay để nhận tư vấn và hỗ trợ tốt nhất về các dòng sản phẩm quạt tản nhiệt ngay hôm nay.

Cách nối dây quạt tản nhiệt 4 dây và những câu hỏi thường gặp

Cách nối dây quạt tản nhiệt 4 dây đúng chuẩn kỹ thuật gồm những bước nào?

Cách nối dây quạt tản nhiệt 4 dây đúng chuẩn cần xác định đúng chân PWM, nguồn, mass và tín hiệu tốc độ rồi cắm chính xác vào header CPU_FAN hoặc SYS_FAN trên mainboard.

Dây quạt tản nhiệt 4 dây khác gì so với quạt 3 dây?

Quạt tản nhiệt 4 dây có thêm dây PWM giúp điều khiển tốc độ thông minh theo nhiệt độ CPU trong khi quạt 3 dây chỉ điều chỉnh bằng điện áp.

Nối nhầm dây quạt tản nhiệt 4 dây có gây hỏng mainboard không?

Nối nhầm dây quạt tản nhiệt 4 dây có thể khiến quạt không quay hoặc quay sai tốc độ và trong một số trường hợp có thể ảnh hưởng đến cổng fan trên mainboard.

Cách nhận biết đúng thứ tự dây quạt tản nhiệt 4 dây là gì?

Có thể nhận biết thứ tự dây quạt tản nhiệt 4 dây dựa vào màu dây phổ biến gồm đen mass, đỏ hoặc vàng nguồn, xanh lá tín hiệu RPM và xanh dương PWM.

Nên cắm quạt tản nhiệt 4 dây vào CPU_FAN hay SYS_FAN?

Nên cắm quạt tản nhiệt 4 dây vào CPU_FAN để mainboard tự động điều chỉnh tốc độ theo nhiệt độ CPU và tránh lỗi cảnh báo khi khởi động.

Cách nối dây quạt tản nhiệt 4 dây khi mainboard thiếu cổng fan như thế nào?

Có thể sử dụng hub chia quạt hoặc dây Y splitter hỗ trợ PWM để nối nhiều quạt tản nhiệt 4 dây vào một cổng fan an toàn.

Nối dây quạt tản nhiệt 4 dây nhưng quạt quay tối đa là do đâu?

Hiện tượng quạt quay tối đa thường do dây PWM không nhận tín hiệu điều khiển hoặc cắm nhầm sang cổng không hỗ trợ PWM.

Cách kiểm tra quạt tản nhiệt 4 dây đã nối đúng hay chưa?

Có thể kiểm tra bằng cách vào BIOS hoặc phần mềm giám sát để xem tốc độ quạt có thay đổi theo nhiệt độ CPU hay không.

Có cần chỉnh BIOS sau khi nối dây quạt tản nhiệt 4 dây không?

Thông thường chỉ cần kiểm tra chế độ PWM trong BIOS được bật đúng, không cần thiết lập nâng cao nếu mainboard nhận quạt bình thường.

Nối dây quạt tản nhiệt 4 dây sai có ảnh hưởng hiệu quả làm mát không?

Nối dây quạt tản nhiệt 4 dây sai có thể làm quạt không điều chỉnh tốc độ đúng dẫn đến hiệu quả tản nhiệt kém hoặc gây ồn không cần thiết.
